Couvercle malle coquille

david58

Bonjour
Comme beaucoup de monde je possède une malle coquille sur ma c4f
C'est la grande malle avec support de roue de secours sur la porte arrière
Il n'y a plus le système qui maintient le couvercle ouvert, quelqu'un aurait une photo pour que je puisse voir comment cela est fait et si je peux la reproduire ?

david58

morgan

Bonjour,
Je ne suis pas auprès de ma voiture en ce moment mais j'essaierai de te faire des photos dans 15 jours.
:gene: le plus dur sera peut-être de ne pas oublier :gene:
Quoique, elle a reçu un coup sur l'arrière, il me manque au moins un des axes inférieurs en espérant qu'il ne m'en manque pas plus :pleur4:

Bon courage, Morgan

david58

Je te remercie pour les photos à venir😉

POPEYECD

Bonsoir

As tu les articulations en bas de la malle de chaque coté.???

A 1 de C4G

Popeyecd

david58

Non je n'ai rien, juste un genre de cornière avec un trou sur la partie verticale de chaque côté sur la partie du bas ( pas sur le couvercle )

POPEYECD

Bonjour

Regarde ce lien avec des photos de malle type F

https://www.c4c6historique.fr/forumclub/topic?p=16284#p16284

Articulation

https://www.c4c6historique.fr/forumclub/topic?p=109599#p109599

A 1 de C4G

Popeyecd

david58

Sur le premier lien j'avais déjà vu mais on vois pas bien le système
Sur le deuxième lien il est plus intéressant mais manque une photo pour voir l ensemble, il y a les côtes des tiges mais ils ne parlent pas des ressorts qu'il faut

morgan

Perso, je n'ai retrouvé qu'un seul ressort :gene: c'est pas gagné pour faire fonctionner le couvercle :mdr1:
Bon dimanche :super:

C6JMS

Bonjour David58

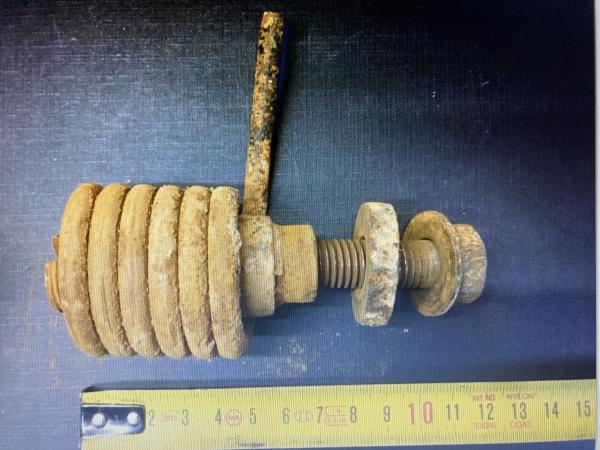

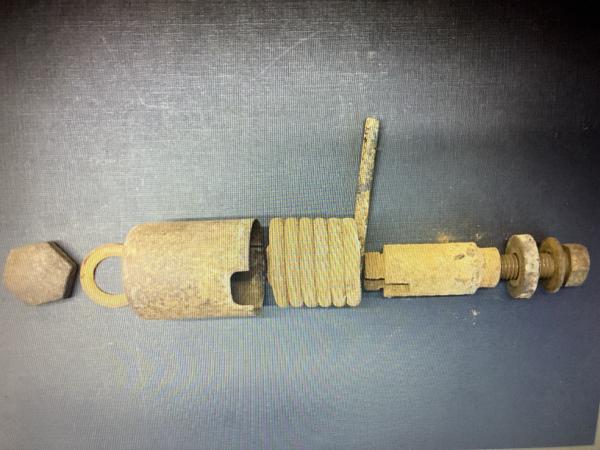

Voici des photos prises lors d’une dépose des articulations d’une porte
arrière de malle Coquille,

Attention, il y a un ensemble droit et un gauche les filetages sont inversés
ainsi que les ressorts,
J’espère que cela pourra répondre aux questions posées.
C6JMS

david58

Ces ressorts sont ceux pour le coffre ar et je les ai, c'est ceux dessus pour le couvercle supérieur que j'ai pas et que je ne vois pas comment c'est fait

david58

J'aimerais bien mettre une photo mais je sais pas comment faire

david58

Cequatre

Un peu raide le ressort de la vue trois :mdr1:

POPEYECD

Bonsoir

Regarde ce lien la Photos est explicite

https://www.c4c6historique.fr/forumclub/topic?p=109424#p109424
-Sur les malles COQUILLE pour AC4, C4F, C6E, C6F ,le relevage l'ouvrant supérieur s'opère grâce à 2 ressorts hélicoïdaux entourant 2 tiges en acier :study:
-Ces tiges de diamètre 7 mm sont coudées à un angle de 90°
-Les deux longueurs sont 90mm et 230mm
-A leurs extrémités (9 ou 10 mm environ )sont percés les trous pour la pose d'une goupille fendue

A 1 de C4G

Popeyecd

david58

A oui avec photo c'est beaucoup plus clair, je remercie, pour les tiges ça me posera pas de problème juste les ressorts qu'il faut que je trouve avec la bonne amplitude

david58

J'ai fabriqué mes deux tiges en diamètre 7mm comme sur les photos, mais quel genre de ressort puis je mettre car ceux que j'ai sont pas assez fort et pas trop de bonne taille.
Où pourrais-je en récupérer soit en neuf ou des fois un truc de récupéreration par hasard?
Merci pour vos aides déjà

corten31

Si tu n'en trouve pas d'occasion en bon état le mieux est alors d'en faire refabriqué des neuf il y a des société qui accepte
des petites quantité faut tombé dessus, voici toujours un lien vois ce que cela donne.

ttps://www.vit-ressort.com/fr/devis-en-ligne.html?gad=1&gclid=CjwKCAjw29ymBhAKEiwAHJbJ8glioyweXK7uMsXPp_6rrO6hhqjm_dvz5GSttqGGmBFCMuJdNE92RBoCGxkQAvD_BwE
