sonde thermostatique

bruno22

Bonjour
je suis à la recherche des cotes de la sonde pour radiateur thermostatique.Une entreprise française fabriquant ce produit , il serait possible de voir s'ils ont ce type, et peut être de le faire fabriquer.
merci a tous par avance pour les infos
bruno

JohnDoe1

Bonjour

Bonne idée je n'en ai pas sous la main mais si personne n'a répondu avant j aurai cela la semaine prochaine.

Le résultat des recherches montre que l’intérieur serait de la paraffine.

roadstera91

J'en ai une sur le bord de la cheminée .
Je prendrais les cotes ce soir.

roadstera91

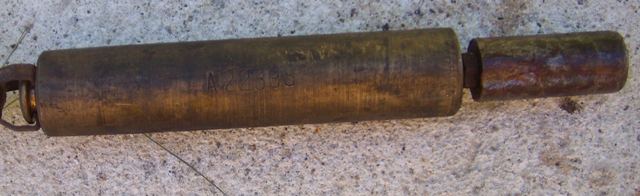

Voici les dimensions :

De gauche a droite:

Diametre de l'ergot en bout permettant la fixation par griffe du bouchon qui se visse 14 mm
Diametre du corps principal 21 mm
Diametre de l'axe coulissant entre le corps principal et le piston 5 mm
Diametre du piston 15 mm

Longueur de l'ergot y compris gorge 5 mm
Longueur du corps principal 97 mm
Longueur de l'axe ( sonde au repos ) 6.5 mm
Longueur du piston 35 mm

Bonne étude .

JohnDoe1

Bonjour

Il faudrait avoir aussi la longueur développée à chaud.

Berjac

L'amplitude du mouvement est de l'ordre de 15 mm

C4 C6 & C°

C4MADE

roadstera91 a écritJ'en ai une sur le bord de la cheminée .

Surprenant comme déco.... Madame Roadstera91 est bien aimable de tolérer ce genre de choses... :diable:

roadstera91

Ca ca passe .

je lui ai proposé de transformer un moteur en table de salon mais j'ai du mal à la convaincre ....

C4ix

~~[quote="roadstera91"]~~Ca ca passe .

[/quote]

C'est vrai que le côté décoratif de la sonde thermosatatique me dépasse un peu.... Sans doute un charme suranné que je ne comprends pas intégralement.

Par contre, un joli moteur, avec plein de pièces qui brillent, et un peu d'huile qui suinte.... ça c'est le top dans le séjour !

Bonne chance, mais ne contrarie pas trop Laurence !

A+

c4ix

roadstera91

Non mais , je ne vais pas me laisser faire .

Vous manquez de hauteur ...forcément vous êtes plus petit que moi !
Quand vous saurez vous dilater comme la sonde et vous allonger , vous verrez les choses comme moi de ma grande taille :mdr3: :mdr3: :mdr3: :mdr3: :mdr3:

Je sors ....

bruno22

bonjour
merci pour les infos, car il me manque cette sonde.
la société qui fabrique ce type de sonde depuis 1927 est dans le 91 ollainville, ste vernet si un forumiste connait.
la course maxi (je pense environ 25mm)serait la bienvenue .
encore merci pour les infos
bruno

roadstera91

Je vais essayer d'y aller , c'est a 10 Km de chez moi .

and64

Bonsoir.
Je dispose d'une sonde qui à mon avis est en bon état.
Courant semaine prochaine je vais la faire fonctionner et je communiquerai la valeur du déplacement de la tige.

Michel-69

Bonsoir, :)

Si je peux me permettre, ce n' est pas de la paraffine, car les coefficients de dilatation ne sont pas dans les plages
de température que nous utilisons.
Apres essai. ( ouverture de la sonde, etc.. ) la sortie de tige se fait au dessus de 100°. :/
Je suis toujours à la recherche de ce qu'il y a dedans, peut être après analyse labo ??

Michel

roadstera91

Voici les résultats du fonctionnement d'une sonde :

A 20 degré la tige dépasse du piston de 10 mm,

- 73 degré la tige commence à se déplaçer
- 78 elle c'est déplacée de 3mm
- 80 6
- 87 7
- 90 8
- 95 9
- 100 10
- 102 11

Rétractation de la tige
_ 90 Début
- 80 la tige c'est rétractée de 3mm
- 70 5
- 65 6
- 60 10

Sur ma calandre il faut un déplacement de 12mm pour ouvrir totalement les volets.

Voici , la sonde commence a ce déplacer a 73 ° .
La paraffine n'est peut être pas optimale mais je connais au moins deux personnes qui ont résolu le probleme avec ce produit .

Laissez moi un peu de temps pour aller à Ollainville .

and64

Bonsoir.

Roastera91 qui connaissait les caractéristiques de ma sonde les a apporté, à ma demande, à la connaissance des membres du forum.
Je l'en remercie.

roadstera91

J'ai contacté la société VERNET .

Il n'a pas trouvé trace de ses sondes dans ses archives .
Elle ne peut donc nous aider .

roadstera91

Voici pour information les échanges avec la société VERNET

JohnDoe1

Bonjour

Il y aussi ce fournisseur

http://www.paramelt.fr/cires-thermodilatables.aspx" onclick="window.open(this.href);return false;
