Fixation radiateur C4G

dom51

Bonjour
Quand j'ai acheté ma C4G, le radiateur était démonté, il y aurait des cales de 10mm sur la traverse et des ressorts dans la traverse sous le radiateur, quelqu'un aurait il les dimensions de ces ressorts, et une photo du montage
merci d'avance
Dom

marlboro51

Pour le montage le voici, quant aux dimensions, je ne sais pas...

Olivier

dom51

Nickel, merci, en partie supérieure, ce serrait une rondelle caoutchouc et une rondelle acier? et puis je vois un montage avec un écrou cranté "indésérable" et un autre avec écrou contre écrou, on me parlait de ressort type ressort de soupapes, serrés sans jeu?

kiki

Bonsoir ,
Tu as tout bien compris Dom 51, l'idée c'est que le radiateur soit fixé sur silent-bloc, pour ce faire la rondelle caoutchouc doit être suffisamment ferme et épaisse pour bien jouer son rôle (8/10mm); de mémoire les ressorts font 4/5cm de long et son assez fermes, donc l'idée d'employer des ressorts de soupapes me semble excellente histoire de tenir en pression la rondelle et l'écrou cranté sans oublier le contre écrou car malgré ce montage élastique il en reste des vibrations :diable:

JohnDoe1

Bonjour

la rondelle 329041 en caoutchouc fait 10 mm d' épaisseur et 40 mm de diametre

la rondelle 329042 est une cuvette plate à rebord de 3 mm intérieur et 40 mm de diametre intérieur pour recevoir la rondelle 329041 .

Un ressort de soupapes de c4 recoupé va très bien avec un écrou plat comme contre écrou.

Il vaut mieux repasser une filière pour rafraichir le filetage car le blocage par cage soudée a l'étain est assez faible.

dom51

Bonjour Marc
Je vais être gourmand, ;) aurais tu le nombre de spires ? je pense que la hauteur du ressort une fois comprimé doit englober le tube qui est entoure la partie filetée ?
Tu veux dire que la rondelle caoutchouc rentre dans la rondelle métallique ? ce qui voudrait dire que l'épaisseur totale sous le radiateur serait de 13 mm?
Merci
dom

jmt88

Bonjour Dom51,
Photo des ressorts : hauteur 32mm, diamètre fil : 4mm, diam exter : 24mm.
Bonne restauration.
A
jmT

[upl-image-preview uuid=ce561d91-041a-4414-adcf-b1b3e697da79 url=https://forum.c4c6historique.fr/assets/files/imported/IMG_3360_bis.jpg]

kiki

Bonjour Dom

Pour être sûr je viens de démonter un ressort sur ma voiture alors voilà:
Hauteur du ressort : 35 mm (ma mémoire est moins précise que le pied à coulisse ) :(
Diamètre : 24,75
5 spires
diamètre du fil de spire : 4,5 mm
Avec toutes les précisions que t'a fourni Mfc je pense que ça devrait le faire, y'a plus qu'à :mrgreen:

dom51

Nickel
merci à tous
dom

JohnDoe1

Bonjour

Oui 12 a 13 mm comme les cales sous les ailes avant.

dom51

Bonjour Marc

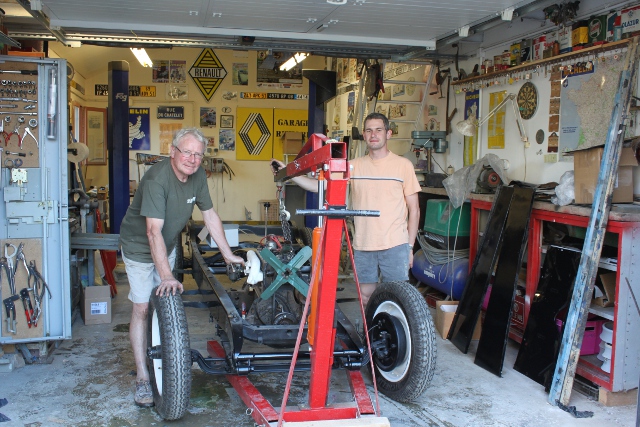

Aie mes cales sous les ailes font 10 ;) alors je vais mettre 13 sous le radiateur et je verrais bien sous les ailes à ce moment là, pour l'instant je remonte un châssis roulant

Désolé pour les panneaux RENAULT ;) je n'ai pas de Citroën ;)
Sinon dans mon stock je viens de trouver des ressorts de soupape de juva4, nickel
merci
dom

William29

Mets les " Renault" à la Poubelle :mrgreen: et on ne t'en voudra pas à cette seule condition :rougefaché:

maintenant quand tu le fais................. tu me le dis pour que je vienne les récupérer :mrgreen: :taré1: ;-)

ils ont l'air en super état :super:

dom51

Je ne voudrais pas t'obliger à faire toute cette distance pour quelques bouts de ferraille ::d je vais les laisser ;) par contre si tu en as un avec des chevrons je suis preneur ::d
