Difficulté moyenne
Temps 1/2 journée pour adaptation et montage.
Achat silentblocs et bagues en bronze (fait maison ou aide d’un tourneur).
Rondelles de friction.

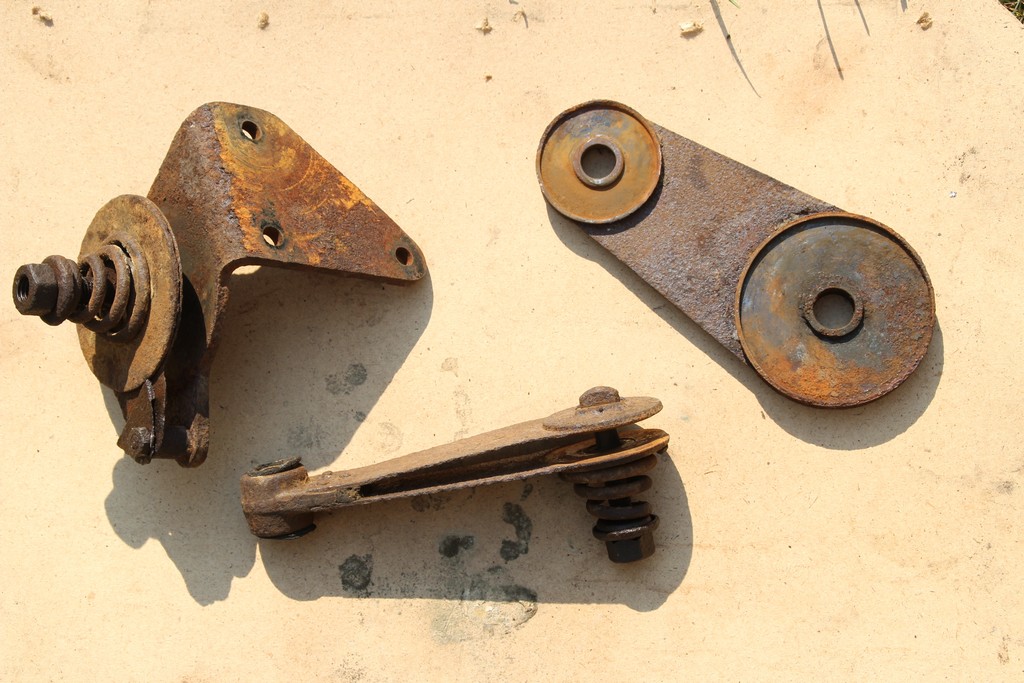

Les pièces à restaurer
Procédure :
Nettoyage ou sablage des éléments puis traitement antirouille et peinture de type
époxy.

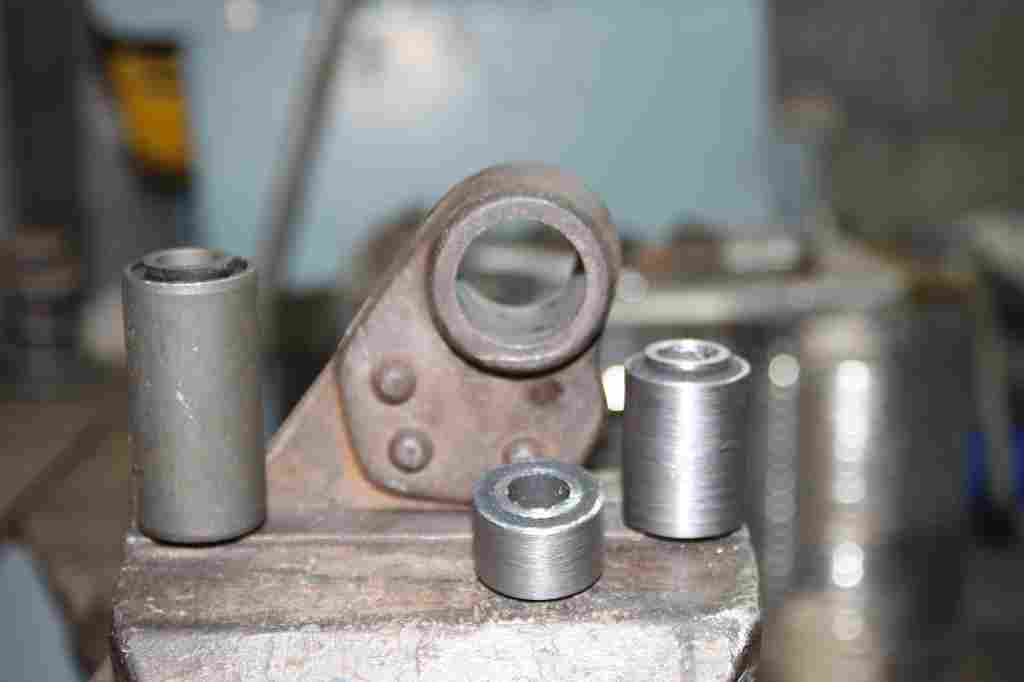

1) Remplacement des silentblocs.
§§§§§§§§Le silentbloc 12X24X32X28 est disponible dans notre Boutique.
2) refaire les deux bagues de l’articulation centrale

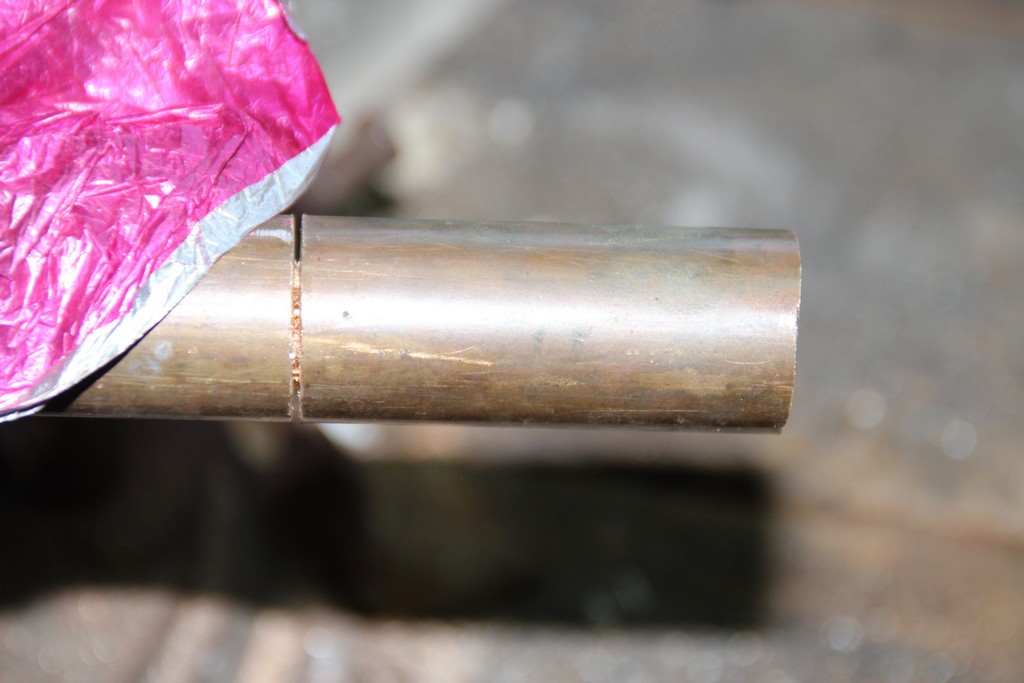

- découper10 cm dans une barre de bronze pour réaliser deux bagues bronzes
- Pour l’articulation coté châssis ⇒ Percer avec une mèche 14 mm , précision si l’axe est usé faire un perçage en 13 mm et ajuster à l’épaisseur de l’axe.
- Pour l’autre articulation ⇒ Percer avec une mèche 12 mm , précision si l’axe est usé faire un perçage en 11 mm et ajuster à l’épaisseur de l’axe.

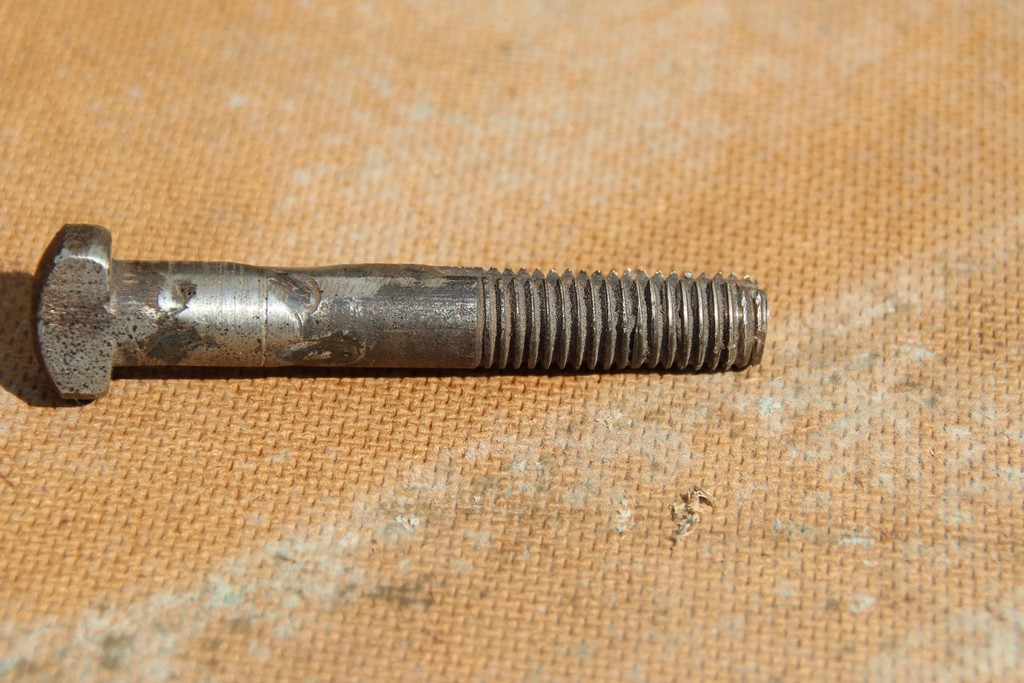

Si l’ axe est trop usé, recharger avec de la soudure à l’arc ou autre.

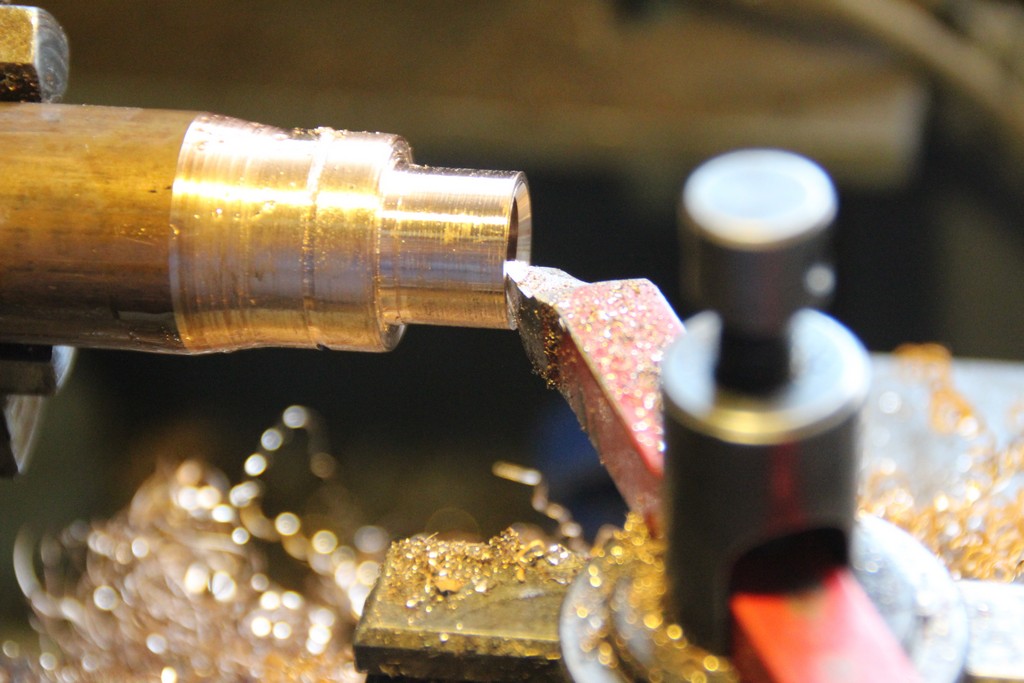

- tourner l’extérieur de la bague respectivement 21 mm et 19 mm

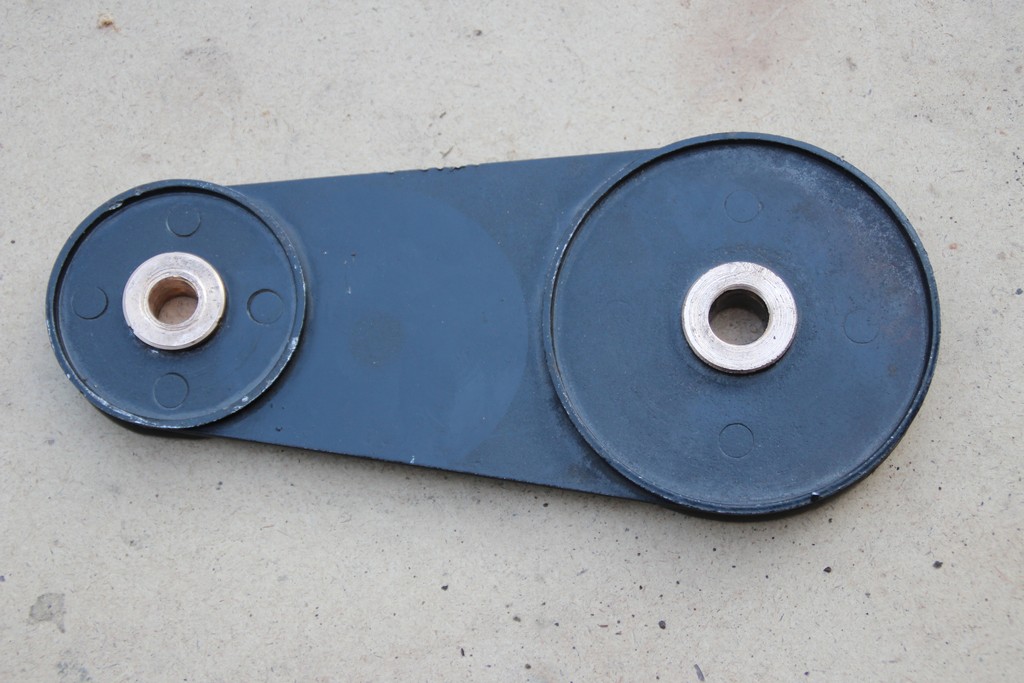

3) Ajuster le diamètre extérieur de la bague au diamètre du support + 1 iéme pour la bloquer , ou la fixer à la loctite.
4) Vérifier l’ajustage

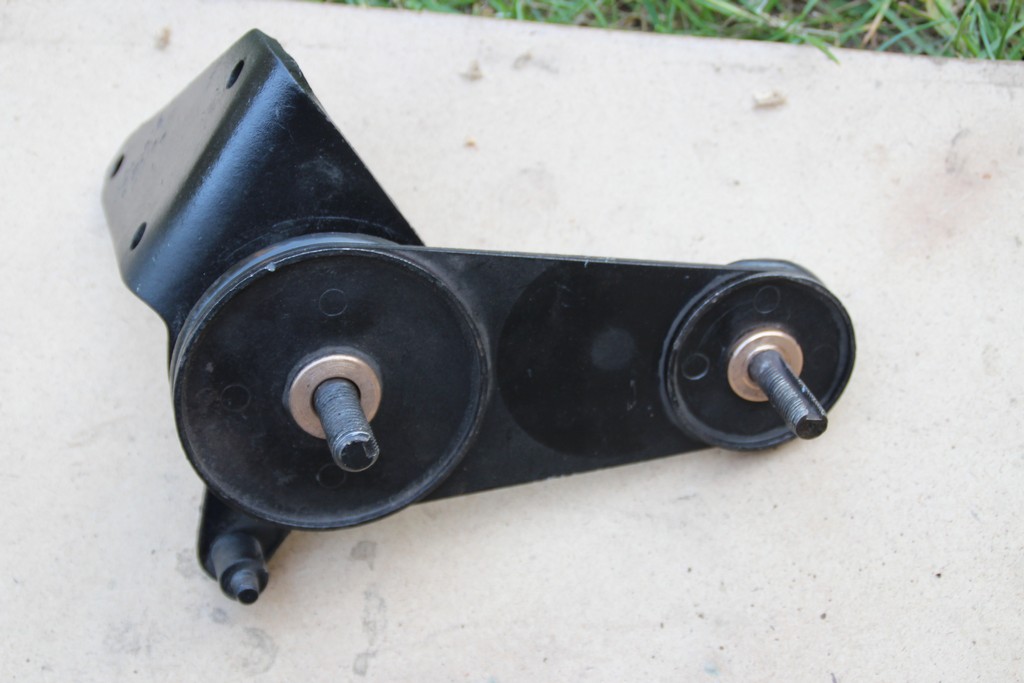

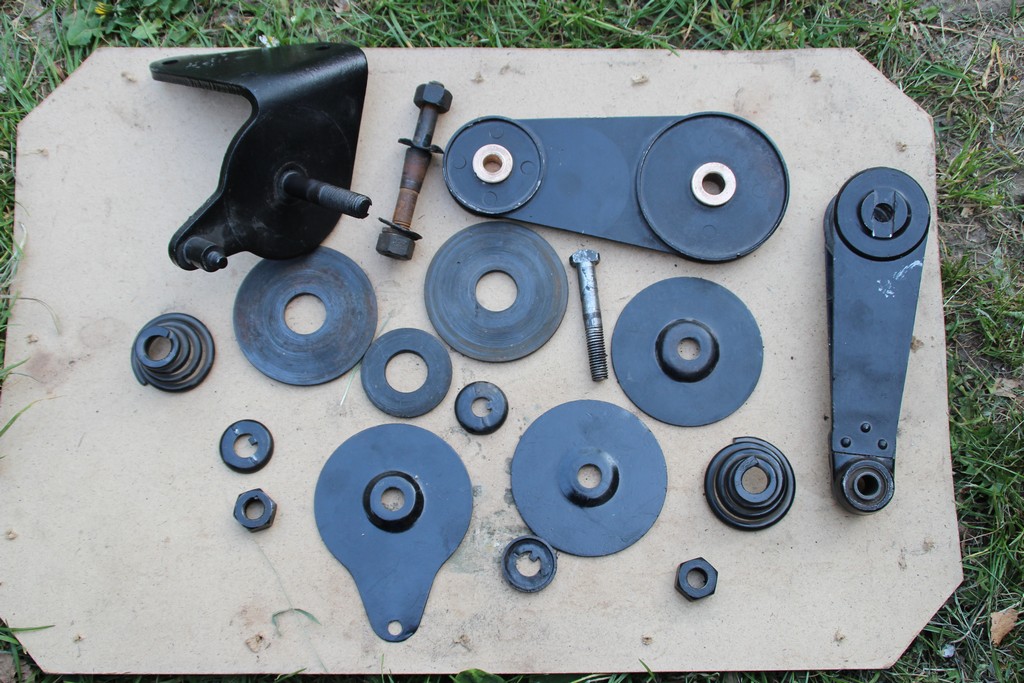

4) Remonter le tout
