Giovane
Bonjour,
Ayant cherché en vain sur le forum, existe-t-il un post ou un document décrivant les boiseries (cachées) intérieures servant à fixer la sellerie sur les parois?
Ma c4 en est totalement dépourvu, je n’ai donc pas de modèle à disposition.
Notamment, je ne comprends pas le « décroché » entre les montants de lunette arrière et le bandeau bois filant sur les ballons.
J’ai une photo de la c6 découpe du musée des Arts et Métiers sur laquelle on voit différentes sections de bois ajustées a la caisse, que je ne retrouve sur les quelques photos de restauration de vos c4/c6 (toujours au niveau de la lunette arrière).
Y a-t-il eu plusieurs montages?
Merci d’avance pour vos savante lumière
Sébastien
Giovane
POPEYECD
bonjour,

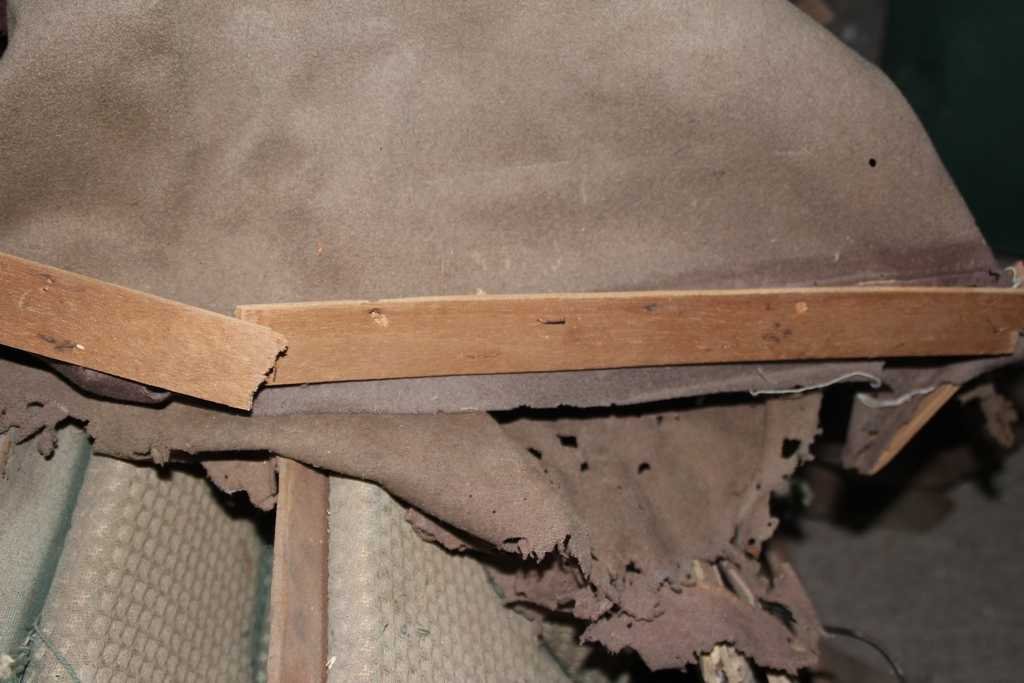

Une photo des boiseries arrières.
Sur la photo il manque le morceau de bois en bas de la vitre arrière.
Pour les mesures c'est identique au morceau placé dessus la vitre
A 1 de C4G
Popeyecd
Giovane
Merci pour cette photo popeye
En revanche je ne comprends l’interface entre les montants de part et d’autre de la lunette arrière et le « bandeau » bois filant sous les arrondis. Ces montants semblent en débord. Donc le panneau de carton/contreplaqué sera gondolé puisque qu’il se fixe sur le bandeau.
Pourrais-tu me faire une photo en gros plan de cette interface stp?
Merci d’avance pour le temps consacré.
POPEYECD
Bonsoir.
L'habillage en cotre plaqué 3 mm n'est pas fixé directement sur l'arrondis du bandeau haut.
Ce qui le maintien c'est le tasseau en bois qui tend le ciel de toit sur sa la partie arrière.
L'habillage reste vertical.
Je n'ai pas de photo de cette pièce.
A 1 de C4G
Popeyecd
Giovane
Bonjour,
Popeye, malgré tes explications je ne vois toujours pas comment cela est assemblé.

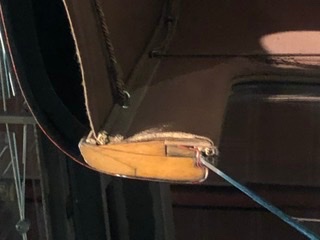

Que pensez vous de la coupe en photo ci-joint?
Quelle est cette disposition des bois qui ne correspond à aucune photo que j’ai pu voir.
POPEYECD
Bonsoir

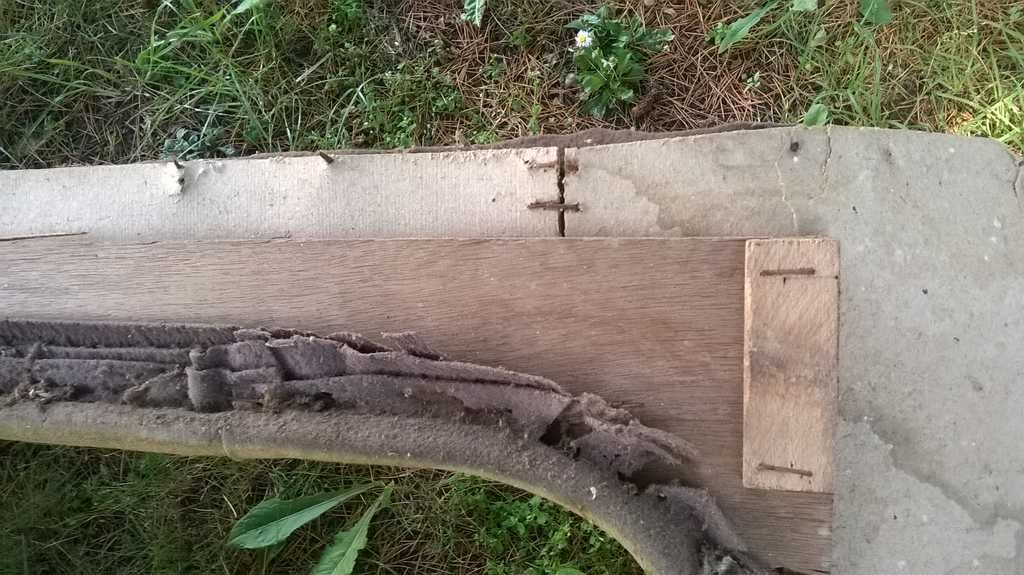

J'ai fait une photo de la pièce en bois (ce qui reste) dimension épaisseur 5 mm Hauteur 34 mm.
Elles est fixée sur le morceaux de bois verticaux.
Sur l'éclaté du musé Il y a une pièce en bois ajouté pour maintenir l'ensemble.
A 1 de C4G
Popeyecd
POPEYECD
Bonjour

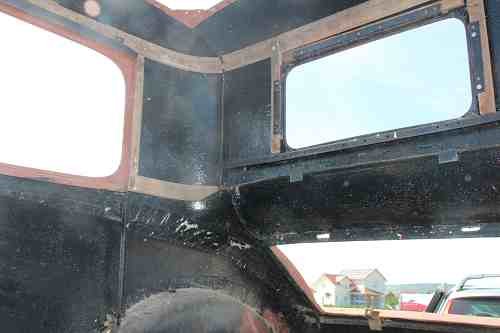

J'ai retrouvé les photos de la pièce en place.
A 1 de C4G
Popeyecd
Giovane
POPEYECD a écrit
Bonsoir
J'ai fait une photo de la pièce en bois (ce qui reste) dimension épaisseur 5 mm Hauteur 34 mm.
Elles est fixée sur le morceaux de bois verticaux.
Sur l'éclaté du musé Il y a une pièce en bois ajouté pour maintenir l'ensemble.
A 1 de C4G
Popeyecd
Bonjour Popeye,
Merci pour tes explications. Je ne comprenais pas la disposition des pièces de bois sur la voiture du musée.
La boiserie que tu me présentes ci-dessus est bien la pièce qui sert à fixer le ciel de toit, c’est bien cela?
Giovane
Puisque ce « tasseau » est fixé sur les montants verticaux, à quoi sert le « bandeau » bois horizontal se trouvant contre la caisse, et passant derrière les montants de la lunette arrière?
De plus, comment est fixé ce bandeau?
Merci encore popeye, j’y vois déjà plus clair. Difficile d’appréhender l’assemblage lorsque l’on n’a pas de modèle....
Giovane
Je ne suis encore rendu à cette étape, mais je dois mettre en place la glace de lunette arrière, qui est ensuite fixée sur les montants bois! Je dois donc anticiper :study:
POPEYECD
Bonsoir
§§
La boiserie que tu me présentes ci-dessus est bien la pièce qui sert à fixer le ciel de toit, c’est bien cela?
§§
Oui le ciel de toit est agrafé sur la pièce en bois de la photo, il sert à tendre le ciel de toit une fois posé il "épouse" légèrement le galbe de la carrosserie.
Le « bandeau » bois horizontal se trouvant contre la caisse est la référence pour le galbe et permet de viser le ciel de toit.
A 1 de C4G
Popeyecd
Giovane
Ah ok! Je commence à bien comprendre comment cela s’articule. Merci popeye.
Du coup, saurais tu me dire les côtes du bandeau bois?
Comment est-il fixé contre la caisse?
POPEYECD
Bonsoir
Pour les côtes trop tard, je rentre de la campagne sur place j'ai les boiseries sur un arrière de voiture. :aille: :aille: :aille:
Le bandeau arrière est fixé sur les deux morceaux de bois verticaux situés de chaque coté de la vitre arrière.
Juste une vis. Pour reproduire il vaut mieux avoir une pièce à copier
Peut être un autre forumeur a accès aux boiseries.
A 1 de C4G
Popeyecd
Giovane
Ah dommage.. je suis trop long dans ma réflexion :hehe:
Effectivement je preneur d’autres infos.
En tout cas merci pour le temps que tu as consacré à me répondre popeye.
jojo50
Bonjour
Je penses que ce qui t'interesses ; ce sont les montants qui sont de chaque coté de la lunette arriere
Si c'est cela; j'ai refait les miens je peux t'envoyer un des montants qui du reste est encore en bon état et peut resservir
pour ce qui est du bandeau supérieur je cherches également des renseignements a son sujet
roadstera91
FRANCOIS1961
bonjour
à toute l'équipe avez vous des photos comment on peut démonter le toit de ciel
encore merci et une très bonne soirée
François
POPEYECD
Bonsoir
Pour démonter le ciel de toit:
- enlever l'essuie glace
- enlever les vis des baguettes , partir de la baguette placée au dessus du parebrise et progresser vers l’arrière. Démonter les cotés au fur et à mesure du démontage.
- enlever les vis des morceaux de bois qui tendent la toile
- enlever le fond puis supprimer les agrafes .
A 1 de C4G
Popeyecd
